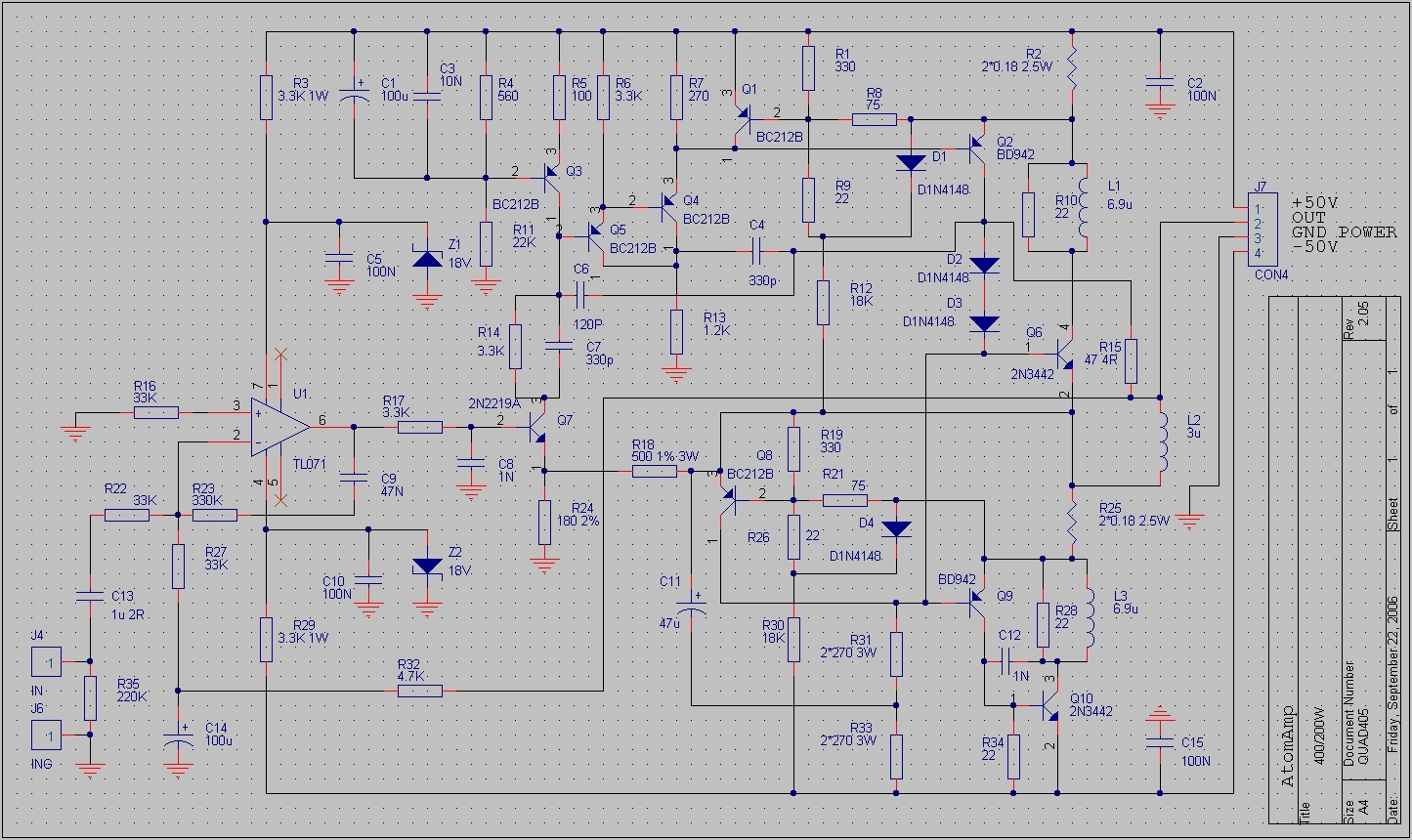

A fenti ábrán látható az én QUAD 405 verzióm.
A részletek az alkatrészek kivitelében rejlik, és a panel tervben, valamit a kivitelezésben. A lényeges dolgokat megtartottam a gyári kivitelből, mint például az L1,L2,L3 tekercs kivitelezése. Viszont a többi alkatrészt a magyarországi kínálathoz igazítottam. Például az U1 lehet TL071, vagy NE5532 vagy OP37-is , csak ne gerjedjen a kapcsolásban, mint ahogy az alsó Q10-es tranzisztor tette, ez viszont a C12 kondenzátorral kiküszöbölhető. Sok ellenállás SMD 1206-ra cserélhető , viszont az R18 nagyobbra, mert melegszik rendesen , főleg nagy kivezérléseknél, itt az 1W helyett 3W kell. Szintén nagyobb kell az R31, R33 helyett is, itt 2 sorba kötött 3-3W-os 270 ohmos ellenállás van, igaz ezek 540-ohmosak a 560-helyett de annál nagyobb a Q2 'A'-osztályú fokozat árama, ami 4 ohmos terhelésnél jobb. Az R2, R25 is megváltozott, mivel 0,091 ohmos ellenállás nincs a boltban, helyette párhuzamosan két 0,18 ohmos 2,5W-os kell. Itt lehetett volna mondjuk 0,1, vagy nagyobb ellenállást tenni, de akkor túl nagy feszültség esik rajta a maximális áramnál, ami rosszabb kivezérlést eredményez. A C4,C6, C7, C8, C9 kondenzátorok mindenképp legyenek kerámia kondik, és nem árt ha legalább 100 voltosak, És a C14-es mindenképp tantál legye „csepp tantál”.A Q7 tranzisztor egy kissé melegszik, ezért azt elláttam egy hűtő csillaggal. Megjegyezném, hogy minél kisebb az alkatrészek hőterhelése annál kisebb a meghibásodási arányuk, ezért ha melegszik hűtsük, ne hagyjuk felmelegedni, oszlassuk szét a meleget. És persze így a NYÁK-sem barnul meg , nem szenesedik meg idővel a túlzott hőtől.

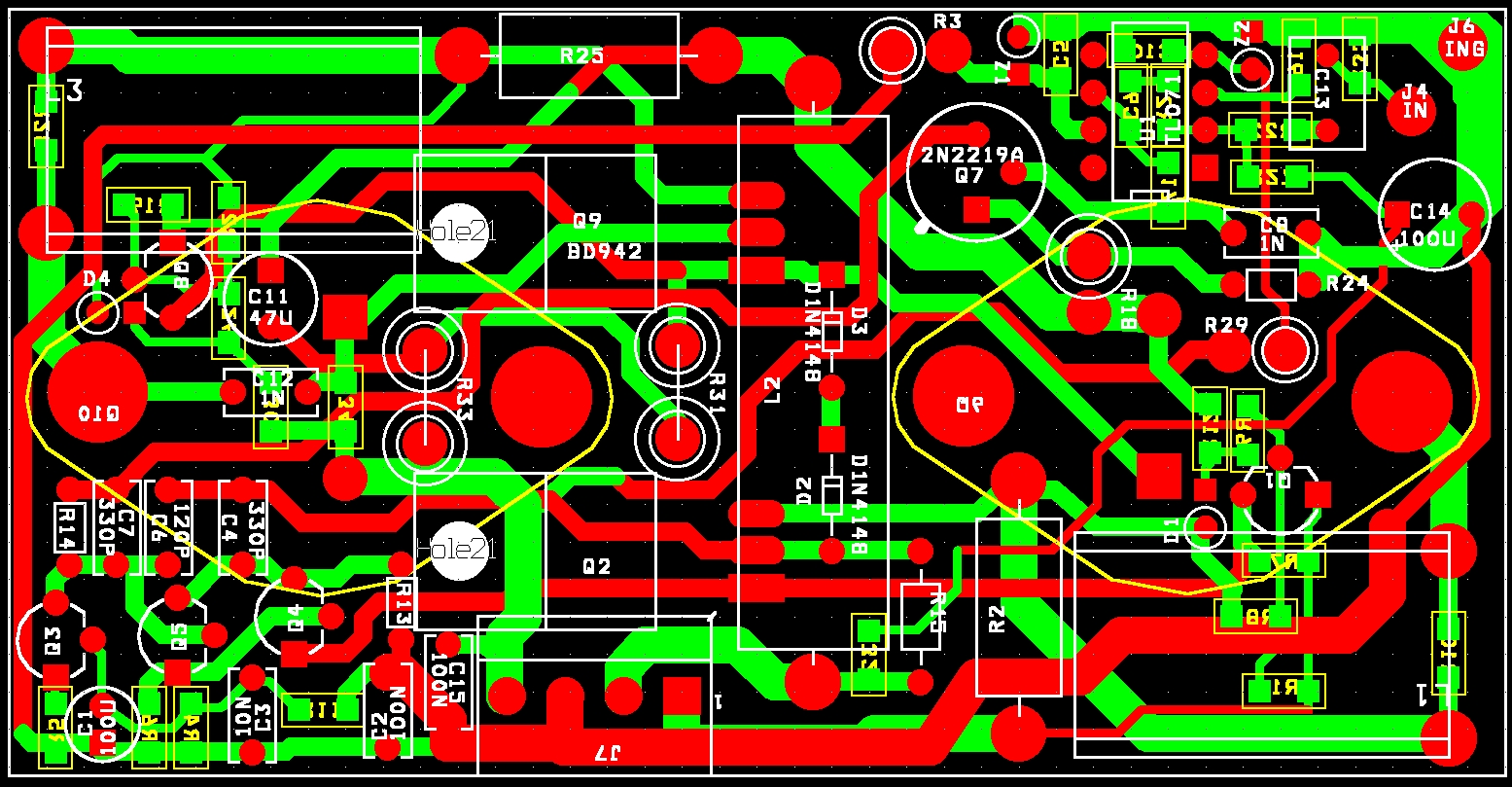

A kivitelezés: Maga a panel a lehető legkisebb. Egy hűtőborda bordaközébe lett tervezve, hogy beleférjen. Így az egész végfok egy hűtőborda mindössze. A borda egyik oldalán van a két végtranzisztor TO3-as tokban , a másik oldalán a két kisebb TO220-as tokban majd e felett a panel. A hűtőbordán ki kell szigetelni az összes tranzisztort, és a bordát a testhez kell kötni , GND. A kétoldalas huzalozású panel mindkét oldalán vannak alkatrészek, a borda felől SMD a másik oldalt a nagyobbak. Még az L” tekercs alatt is van 2 dióda D2, D3. Ez a réteges kivitel biztosította a jó helykihasználást, és kis méreteket. Ki és bemenetek csatlakozóval vannak ellátva, erre legalkalmasabbnak az NSG39/4 bizonyult ,J7. Az audió bemenet egy árnyékolt kábel direktben beforrasztva, és a végén egy NSL2-es csatlakozóval a legcélszerűbb, így könnyű szerelni, bemérni. Az elkészített erősítő modul a hozzá tartozó tápegységgel kifogástalanul működik. Tápfeszültségben el lehet menni 56-56V-ig ekkor a kimenő teljesítmény 310W/4ohm és 160W/8ohm. Gondoskodni kell a keletkező hő elviteléről, ami 4ohmos terhelés esetén kb. 150W!!! Ha ventilátort alkalmazunk a Borda mérete nem túl nagy lesz, és a kivitelezés is barátságosabb, az áráról nem is beszélve. Hátránya rendszeresen takarítani kell mert telemegy porral, vagy porfogót kell a ventilátorra szerelni.
